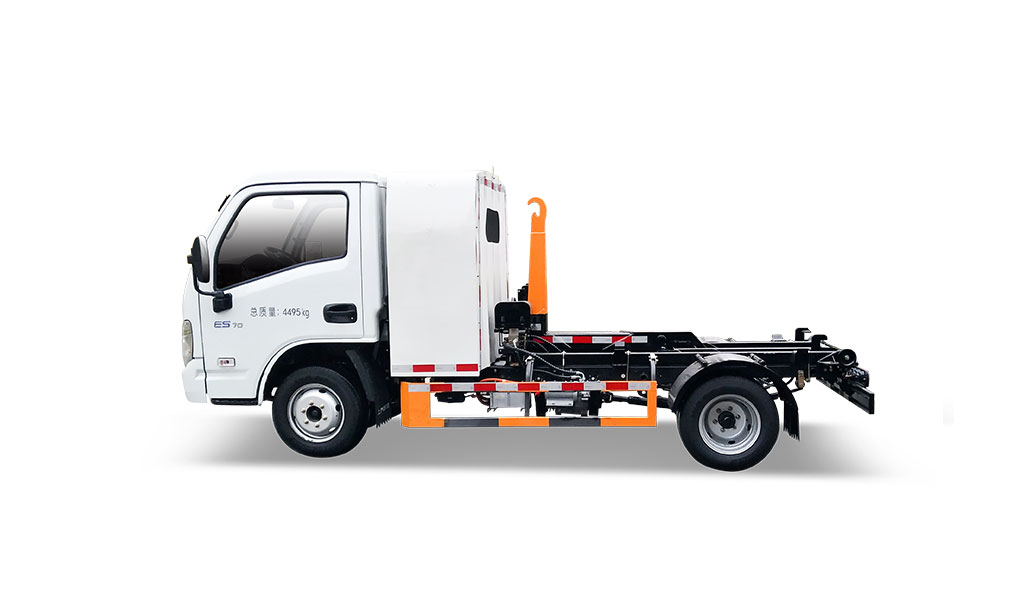

FLM5041ZXXNJBEV

1、控制閥為電磁換向閥，主要控制模式為電控液。主臂裝平衡閥，具有防爆管功能，保證動作過程平穩，安全可靠。

2、鉤臂采用優質鋼板制作，安全提升鉤采用高強度耐磨鋼制成；

3、鉤臂裝置采用聯動結構，集作業模式切換、鎖箱和翻轉架限位為一體，簡化操作控制系統，保護舉升油缸，降低鉤臂故障率，延長了鉤臂的使用壽命。

4、箱體安全鎖，位于鉤臂后側，左右各一個機械鎖，限位箱體限位桿，鎖住垃圾箱，防止轉運過程中箱體晃動。

5、鉤臂系統通過高壓取電帶動油泵電機控制液壓油路驅動，通過駕駛室控制盒完成相應鉤箱、卸箱、卸料動作。所有操作均可在駕駛室內通過電控操作盒完成，操作簡單、方便，降低操作者的勞動強度。

主要參數介紹

底盤類別：二類載貨汽車底盤

底盤品牌、型號：躍進牌SH1047PCEVNZ

驅動電機額定功率/轉速/轉矩（kW/r/min/N.m）：50/1740/274

驅動電機峰值功率/轉速/轉矩（kW/r/min/N.m）：100/5000/660

儲能裝置總儲電量(kWh)：66.84

續駛里程（km）：381

電池能量密度(w?h/kg)：154

電源電池種類：磷酸鐵鋰電池

最大總質量（kg）：4495

整備質量（kg）：2210

額定載質量（kg）：2155

外形尺寸（長×寬×高）（mm）：4950×1670×2095

前懸/后懸（mm）：1090/1010

接近角/離去角（°）：18/25

最高車速（km/h）：90

軸距（mm）：2850

鉤心高度（mm）：1015

后靠輪允許進入寬度（導入寬度）（mm）：950

鉤心到后滾輪中心距離（拉臂長度）（mm）：2200

鉤臂系統最大起重能力（t）：1.5

最大自卸角度（°）：48

液壓系統工作壓力（MPa）：18

卸箱工作時間（s）：45

卸料工作循環時間（s）：70

駕駛室：配原廠冷暖空調
